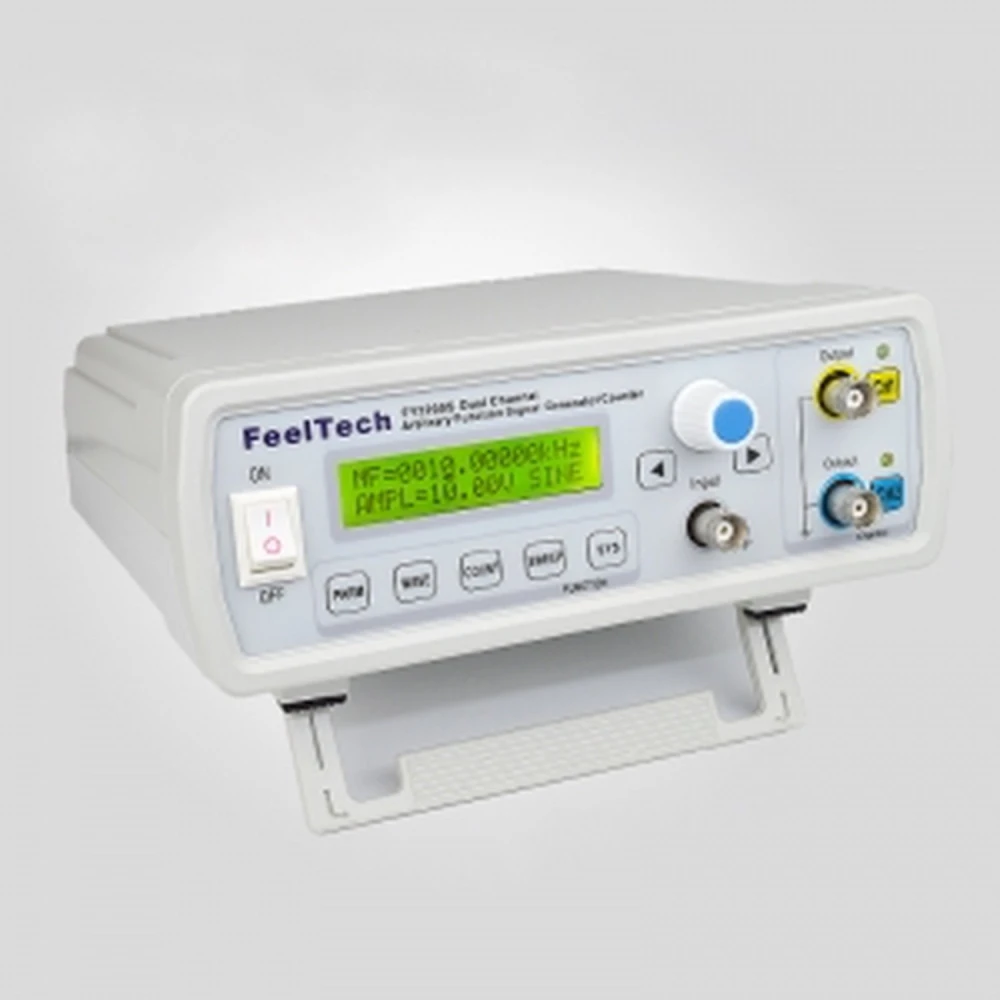

FY3225S 25MHz dvo-kanalni generator funkcija s frekvencmetrom 100MHz
Brend: FeelTech
PDV uključen (Bez poreza: 82,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 97,38 € | -5% |
Generador de funciones arbitrario FY3225S 25MHz je napredni instrument s dvostrukim kanalom za generiranje signala s visokom preciznošću i stabilnošću, idealan za primjene u elektroničkom inženjerstvu, laboratorijima, proizvodnim linijama, nastavi i znanstvenim istraživanjima.
Ovaj generator koristi DDS tehnologiju s CMOS integriranim krugom i brzim mikroprocesorom, uz aktivni kristalni oscilator koji osigurava iznimnu stabilnost frekvencije. Tehnologija površinske montaže poboljšava otpornost na smetnje i produljuje vijek trajanja uređaja.
Glavne značajke
- Neovisni dvostruki izlazni kanal (CH1 i CH2) s velikom brzinom.
- Maksimalna frekvencija sinusnog vala: 25 MHz.
- Maksimalna frekvencija kvadratnog, trokutastog i arbitrarnog vala: do 6 MHz.
- Ugrađeni frekvencmetar s mjernim rasponom do 100 MHz.
- Dostupni valni oblici: sinusni, kvadratni (podesivi radni ciklus 0.1% do 99.9%), trokutasti, pilasti, arbitrarni, obični impuls, šum, elektrokardiogram, AM, FM, među ostalima.
- Izlazna amplituda veća ili jednaka 20 Vp-p bez opterećenja.
- Rezolucija frekvencije 0.01 Hz (10 mHz) s točnošću ±5×10⁻⁶.
- Potpuno digitalno upravljanje s LCD1602 zaslonom i podešavanjem putem tipki i kotačića.
- Funkcija linearnog i logaritamskog sweepa koja se može konfigurirati po frekvenciji i vremenu.
- Memorija za spremanje do 20 korisničkih postavki.
- Sinkronizirani TTL izlaz na oba kanala s podesivom faznom razlikom.
- Širok raspon radnog napona: AC85V do AC260V.
Tehničke specifikacije
- Dimenzije: 200 mm (duljina) × 190 mm (širina) × 90 mm (visina).
- Težina: 500 g (jedinica), pribor 150 g.
- Raspon radne temperature: 0 do 40 °C; maksimalna vlažnost 80%.
- Izlazna impedancija: 50 ohms ±10%.
- Izobličenje sinusnog vala ≤0.8% pri 1 kHz.
- Vrijeme porasta i pada kvadratnog vala ≤100 ns.
- Raspon brojača: 0 do 4,294,967,295.
- Ulazni napon za frekvencijski mjerač: 2 Vp-p do 20 Vp-p.
Tipične primjene
Ovaj generator savršen je za testiranje i razvoj u elektronici, simulaciju signala za uređaje, kalibraciju instrumenata, tehničko obrazovanje i znanstveno eksperimentiranje. Njegova sposobnost generiranja više valnih oblika i kontrole parametara kao što su amplituda, frekvencija, faza i radni ciklus čini ga svestranim za različite primjene.
Kompatibilnost

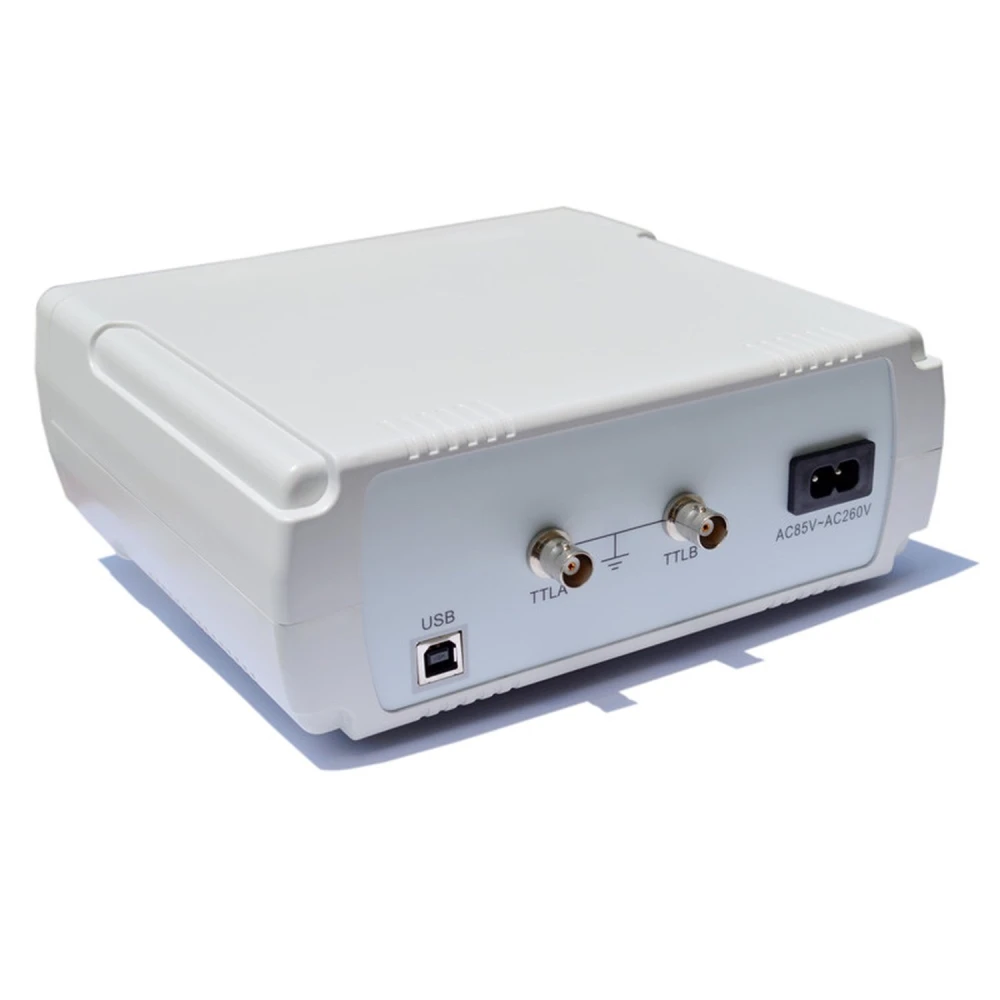

Kompatibilan je sa softverom za daljinsko upravljanje i podešavanje funkcija putem računala. Uključuje USB priključak za komunikaciju i nadogradnju. Kompatibilan je sa sustavima koji zahtijevaju precizne i stabilne testne signale.
Uključeni pribor
- Generator signala FY3225S.
- Kabel za napajanje.
- USB kabel s 3 vodiča i kvadratnim konektorom.
- 2 Q9 krokodilke.
- CD s priručnikom i softverom.
Napomena: Proizvod trenutno nije na zalihi. Provjerite dostupnost ili alternative u našoj trgovini.
- Neovisni dvostruki kanal za izlaz signala.
- Maksimalna frekvencija sinusnog vala 25 MHz.
- Ugrađeni frekvencmetar s rasponom do 100 MHz.
- Valni oblici: sinusni, kvadratni, trokutasti, pilasti, arbitrarni i više.
- Digitalno upravljanje s LCD1602 zaslonom i podešavanjem pomoću kotačića.
- Memorija za spremanje do 20 prilagođenih postavki.
- Konfigurabilna funkcija linearnog i logaritamskog sweepa.
- Visoka preciznost i nisko izobličenje izlaznih signala.
- Sinkronizirani TTL izlaz s podešavanjem faze.
- Širok raspon radnog napona AC85V do AC260V.
Pitanja i odgovori kupaca
Koji su glavni materijali, fizičke dimenzije, težina i što uključuje kutija FY3225S?
Kućište je izrađeno od ojačane ABS plastike, prikladne za uporabu na radnom stolu. Približne dimenzije su 235 mm x 170 mm x 85 mm, a težina oko 1,3 kg. Paket obično uključuje: 1 FY3225S generator, 1 napajanje, 2 BNC na krokodil-štipaljku kabela, 1 USB kabel i tiskani/digitalni priručnik. Provjerite u trgovini točan sadržaj prema seriji.
Koja su tehnička ograničenja generiranja signala u frekvenciji, amplitudi i rezoluciji? Je li FY3225S prikladan za RF primjene?
Maksimalna frekvencija za sinusni val je 25 MHz; za druge valne oblike granica može biti niža (pogledajte tehnički priručnik). Maksimalna izlazna amplituda tipično je 20 Vpp pri visokoj impedanciji opterećenja; pri opterećenju od 50 Ω iznosi oko 10 Vpp. DAC rezolucija je 12 bita i omogućuje memoriju proizvoljnog oblika do 2048 točaka. Za profesionalne RF primjene (>30 MHz) ili zahtjeve visoke spektralne čistoće ovaj uređaj nije optimalan, jer prednost daje svestranosti i cijeni, a ne specifičnim RF performansama.
Je li generator kompatibilan s međunarodnim izvorima napajanja i koje vrste konektora koristi za izlaz signala?
Generator zahtijeva napajanje 100–240 V AC, 50/60 Hz, pretvoreno u DC putem uključenog napajanja (tipični ulaz: 110–240 V, izlaz 12 V DC, 2 A). Za signal koristi standardne BNC konektore na svoja dva glavna kanala, što olakšava povezivanje s uobičajenim laboratorijskim instrumentima kao što su osciloskopi, testni moduli i sustavi za akviziciju.
Kakvo održavanje zahtijeva i postoji li mogućnost ažuriranja firmwarea ili pristupa rezervnim dijelovima?
Održavanje se svodi na vanjsko čišćenje i povremenu provjeru BNC konektora. Preporučuje se izbjegavati prašnjava okruženja i preopterećenja na izlazu. Firmware rijetko zahtijeva ažuriranje; ako postoji nova verzija, postupak se obično provodi putem USB-a, pod tehničkim nadzorom. Rezervni dijelovi poput napajanja i kabela mogu se nabaviti kod standardnih distributera ili proizvođača, iako specifične unutarnje komponente možda nisu lako dostupne.
Koja je maksimalna frekvencija koju FY3225S može generirati?
Može generirati sinusne valove do 25 MHz te kvadratne, trokutaste i arbitrarne valove do 6 MHz.
Ima li generator ugrađen frekvencmetar?
Da, uključuje frekvencmetar s mjernim rasponom do 100 MHz za unutarnje i vanjske signale.
Koje valne oblike može generirati ovaj uređaj?
Generira sinusne, kvadratne, trokutaste, pilaste, arbitrarne, obični impuls, šum, elektrokardiogram, AM, FM, među ostalima.
Je li moguće upravljati generatorom s računala?
Da, FY3225S omogućuje podešavanje i upravljanje putem softvera preko USB veze.
Koji pribor dolazi uz proizvod?
Uključuje kabel za napajanje, USB kabel, dva Q9 krokodilka i CD s priručnikom i softverom.
