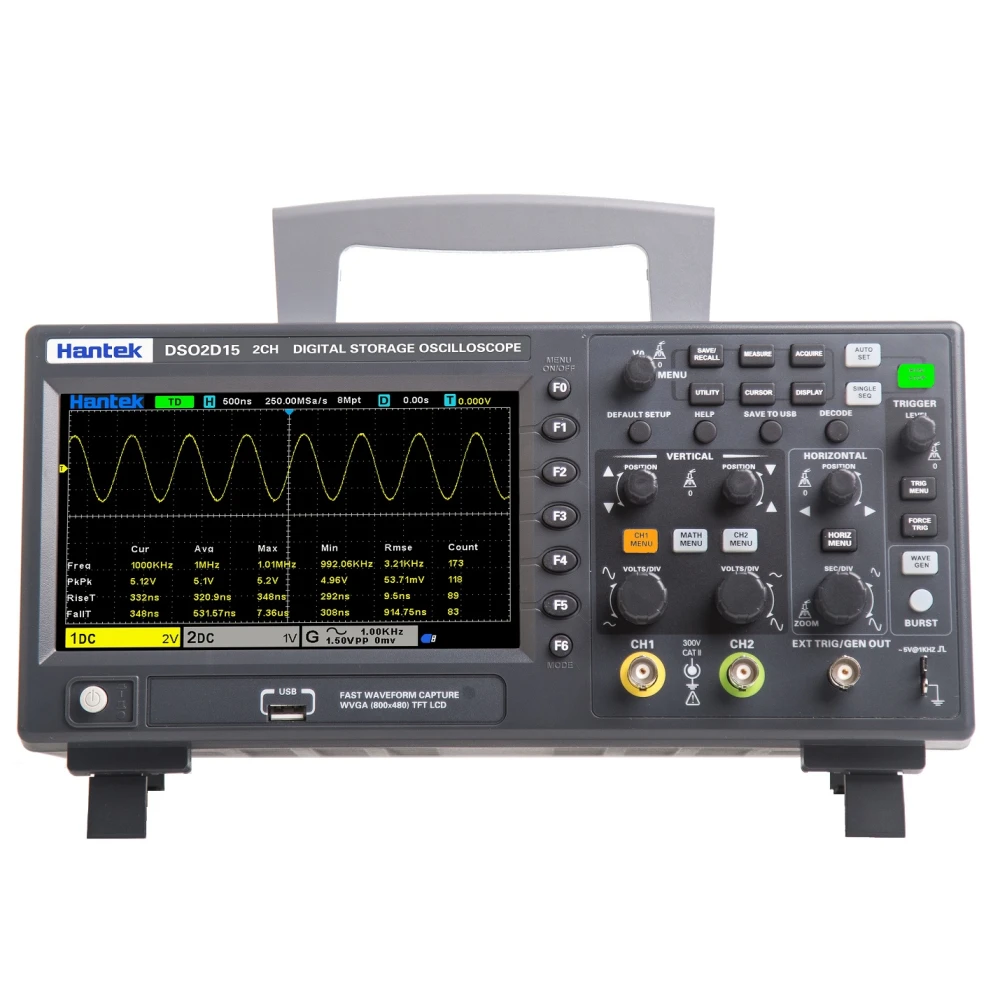

Hantek DSO2D15 digitalni osciloskop 2 kanala 150 MHz s generatorom funkcija
Brend: Hantek
PDV uključen (Bez poreza: 245,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 25+ | 281,25 € | -8% |
Hantek DSO2D15 digitalni osciloskop 2 kanala 150 MHz s generatorom funkcija

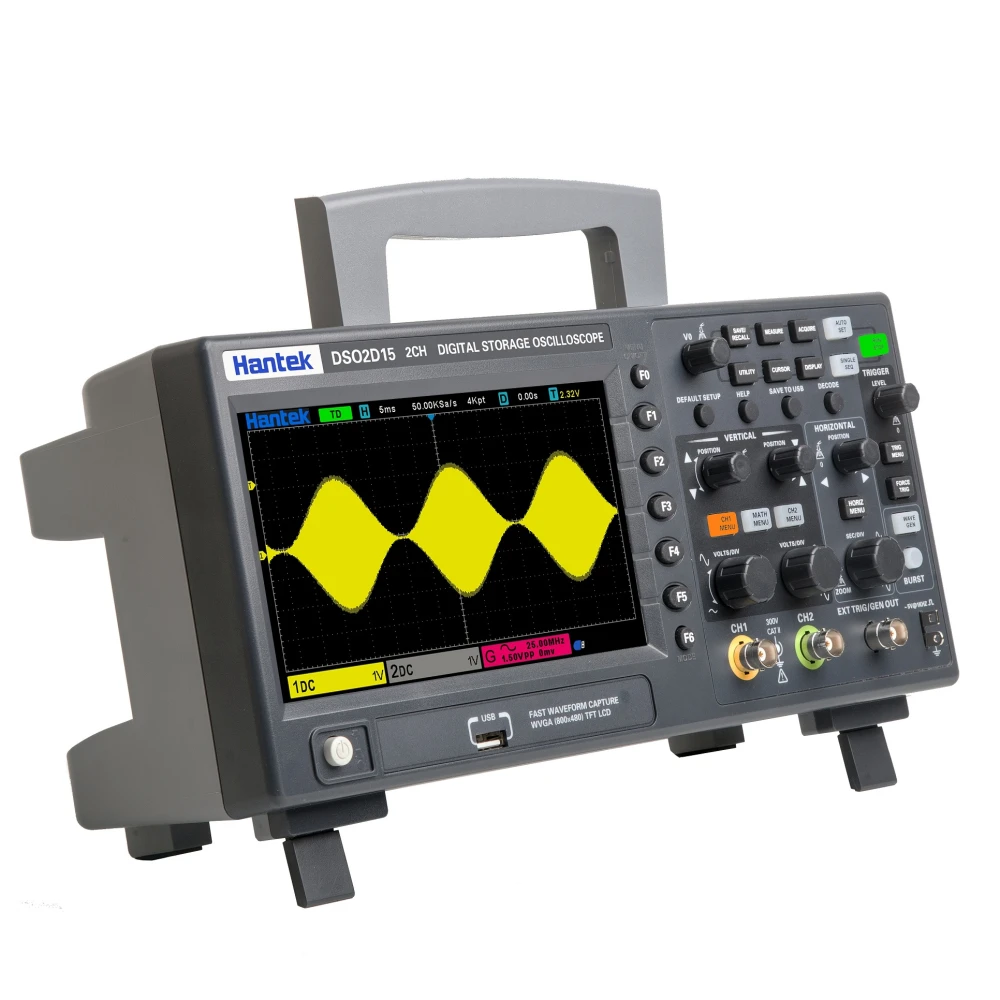

Hantek DSO2D15 je kompaktan i snažan digitalni osciloskop, dizajniran za profesionalce i hobiste u elektronici kojima su potrebni preciznost i svestranost pri mjerenjima. S propusnošću od 150 MHz i dva neovisna kanala omogućuje istovremeni prikaz i analizu više signala.
Glavne značajke:
- Dva digitalna kanala za istovremenu analizu signala.
- Propusnost od 150 MHz, idealna za napredne elektroničke primjene.
- Ugrađeni generator funkcija za testiranje i simulaciju signala.
- 7-inčni TFT zaslon u boji koji pruža jasan i detaljan prikaz.

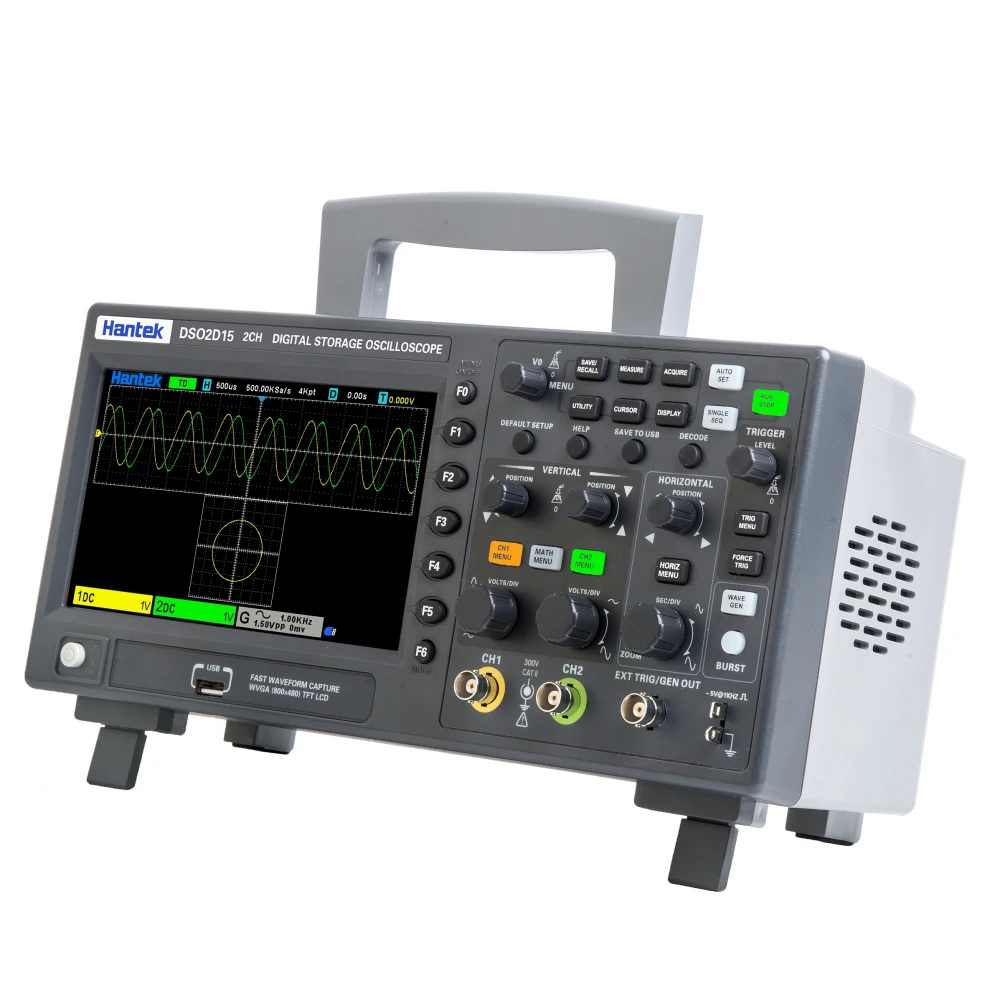

- USB priključak za izvoz podataka na PC ili USB memoriju, što olakšava analizu i pohranu.
- Ugrađeni voltmetar za mjerenje AC i DC napona do 300 VRMS.
- Bez ventilatora, što osigurava tih rad.
- Memorija za snimanje od 4Mpts po kanalu za dugotrajna snimanja.
- Napredni načini okidanja uključuju automatski, normalni i pojedinačni, kao i specifična okidanja za protokole kao što su CAN, LIN, IIC, SPI i UART.
- Matematičke funkcije kao što su zbrajanje, oduzimanje, množenje, dijeljenje i FFT analiza za potpunu dijagnostiku.
- Usklađenost s normom EN61010 300V CAT II, što osigurava kvalitetu i sigurnost pri mjerenjima.
Tehničke specifikacije:
- Uzorak: 1 Gigasample po sekundi (Gsps).
- Vertikalna rezolucija: 12 bits.
- Vremenska baza: od 2 ns do 1000 s po podjeli.
- Ulazna impedancija: 1 MΩ / 20 pF.

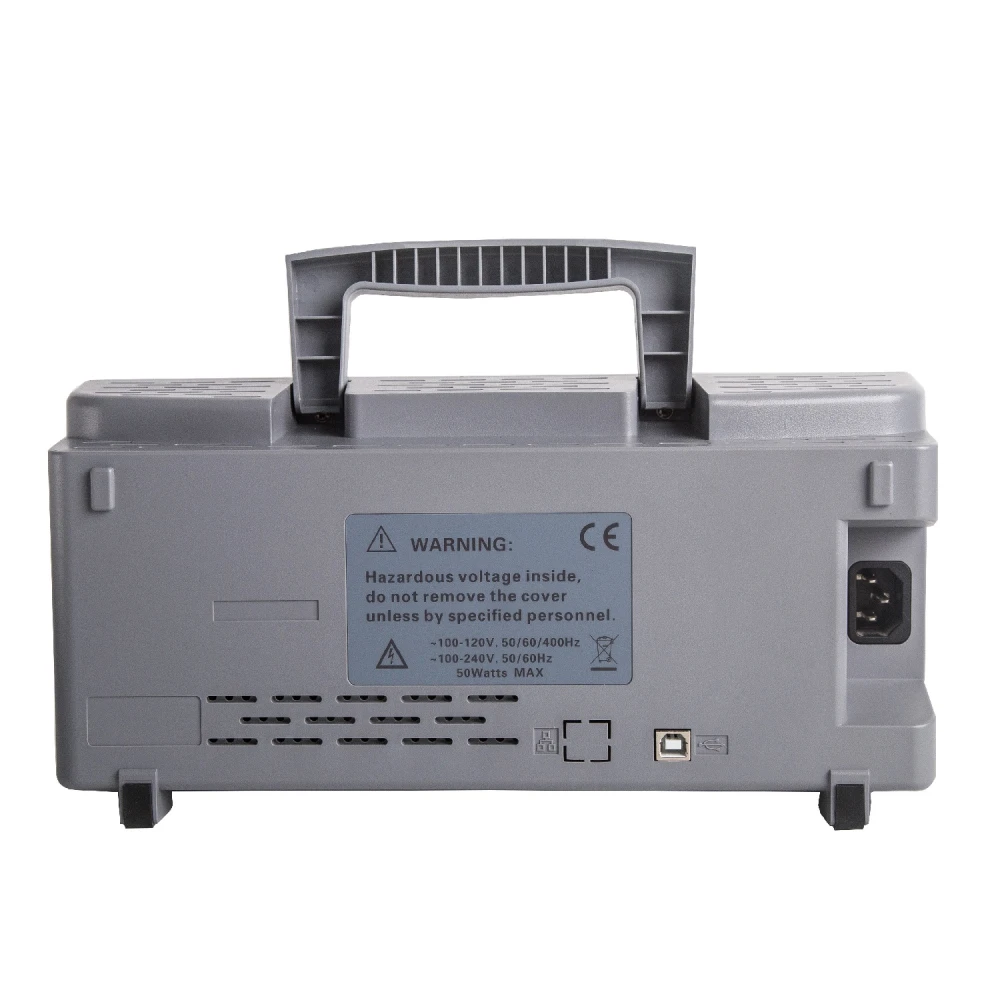

- Napajanje: 100-120V CA, 45-440 Hz i 120-240V CA, 45-66 Hz.
- Dimenzije: 318 x 110 x 150 mm.
- Težina: 1.9 kg.
- Radna temperatura: 0 do 50 °C.
- Vrijeme porasta: ≤ 2.4 ns.
Tipične primjene:
- Dijagnostika i popravak elektroničkih sklopova.
- Razvoj i ispitivanja u inženjerskom laboratoriju.
- Kontrola kvalitete u elektroničkoj proizvodnji.
- Analiza digitalnih protokola kao što su I2C, SPI, RS232/UART, CAN i LIN.
- Mjerenje i analiza analognih i digitalnih signala.
Kompatibilnost i uključena dodatna oprema:
- Kompatibilan sa softverom za PC za naprednu analizu i pohranu podataka.
- Uključuje USB kabel, kabel za napajanje, osciloskopsku sondu s djeliteljem 10:1, BNC kabele s krokodil-štipaljkama i certifikat o kalibraciji proizvođača.
Važna napomena: Ovaj proizvod je trenutno izvan zalihe. Možete zatražiti obavijest kako biste bili informirani kada ponovno bude dostupan.
- Digitalni osciloskop s 2 kanala i propusnošću od 150 MHz
- Ugrađeni generator funkcija za testiranje signala
- 7-inčni TFT zaslon u boji za jasan prikaz
- USB priključak za izvoz podataka na PC ili USB memoriju
- Voltmetar za mjerenje AC i DC napona do 300 VRMS
- Bez ventilatora, tih rad
- Memorija za snimanje od 4Mpts po kanalu
- Napredni načini okidanja i analiza digitalnih protokola
- Ugrađene matematičke funkcije i FFT analiza
- Uključeni kabeli, sonda i certifikat o kalibraciji
Pitanja i odgovori kupaca
Koje prednosti nudi ugrađeni generator funkcija u odnosu na korištenje vanjskog generatora s Hantek DSO2D15?
Ugrađeni generator funkcija omogućuje generiranje standardnih signala (sinusni, pravokutni itd.) izravno s osciloskopa, smanjujući potrebu za dodatnom opremom i štedeći prostor. Međutim, amplituda i raspon dostupnih valnih oblika obično su manji nego kod namjenskih generatora. Idealan je za brze i edukativne testove, ali za primjene visoke preciznosti može biti nedovoljan.
Koje su dimenzije i težina Hantek DSO2D15 i što dolazi u pakiranju pri kupnji?
Hantek DSO2D15 mjeri približno 313 mm x 108 mm x 142 mm i teži 2,1 kg. U pakiranju se obično nalaze osciloskop, kabel za napajanje, dvije ispitne sonde, korisnički priručnik i USB kabel. Preporučuje se provjeriti s distributerom točan sadržaj prema regiji.
Koja je maksimalna frekvencija uzorkovanja i koja su praktična ograničenja pri hvatanju brzih signala?
Uređaj nudi maksimalnu frekvenciju uzorkovanja od 1 GSa/s u načinu rada s jednim kanalom. Ako se koriste oba kanala istodobno, ta se brzina može smanjiti. Za signale blizu 150 MHz, točnost rekonstrukcije ovisi o duljini memorije (4 Mpts/ch) i podešavanju vremenske baze. To omogućuje hvatanje detalja u brzim tranzijentima, iako iznimno kratki vrhovi mogu biti ograničeni propusnošću analognog kanala.
Koje periodično održavanje zahtijeva ovaj osciloskop i koliki je procijenjeni vijek trajanja?
DSO2D15 nema ventilator i ima zatvorene elektroničke komponente, pa zahtijeva samo povremeno vanjsko čišćenje te zaštitu od prašine i vlage. Tipičan vijek trajanja za sličnu opremu iznosi 5 do 10 godina, ovisno o uporabi i uvjetima okoline. Za primjene visoke preciznosti preporučuje se godišnja kalibracija.
Koje signale može analizirati Hantek DSO2D15?
Može analizirati analogne i digitalne signale, uključujući protokole kao što su I2C, SPI, RS232/UART, CAN i LIN.
Ima li osciloskop priključak za izvoz podataka?
Da, ima USB priključak za izvoz rezultata na PC ili USB memoriju.
Koji je maksimalni napon koji može mjeriti?
Može mjeriti napone do 300 VRMS u izmjeničnoj i istosmjernoj struji.
Je li trenutno dostupan za kupnju?
Trenutno je proizvod izvan zalihe, ali možete zatražiti obavijest kada bude dostupan.
Dolazi li s dodatnom opremom?
Da, uključuje USB kabel, kabel za napajanje, sondu s djeliteljem 10:1, BNC kabele s krokodil-štipaljkama i certifikat o kalibraciji.
