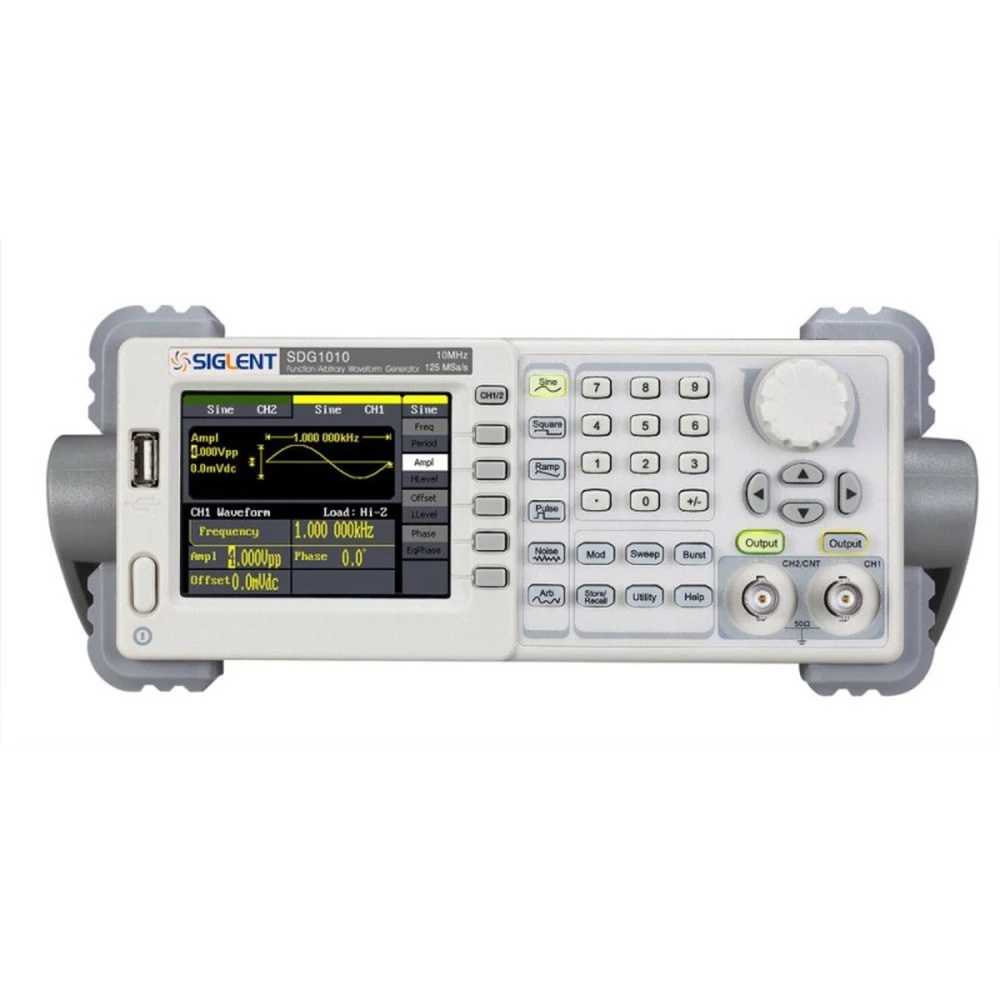

Siglent SDG1010 10MHz arbitrarni funkcijski generator za elektroniku
Brend: Siglent
PDV uključen (Bez poreza: 189,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 226,80 € | -4% |
| 10+ | 222,08 € | -6% |
| 20+ | 212,63 € | -10% |
Siglent SDG1010 10MHz arbitrarni funkcijski generator je ključan instrument za elektroničke laboratorije i inženjerske projekte koji zahtijevaju precizne i raznolike signale. Ovaj generator koristi DDS tehnologiju (izravna digitalna sinteza) za maksimalnu izlaznu frekvenciju od 10MHz, s frekvencijskom rezolucijom od 1 µHz i vertikalnom rezolucijom od 14 bits, što osigurava čiste i točne signale.
Glavne značajke:
- Maksimalna izlazna frekvencija: 10MHz.
- Izlazni kanali: 2, što omogućuje istodobno generiranje signala.
- Brzina uzorkovanja: 125 MSa/s za visoku vjernost valnih oblika.
- Duljina valnog oblika: 16 kpts, idealno za složene valne oblike.
- Standardni valni oblici: sinusni, pravokutni, rampa, impulsni, bijeli Gaussov šum i 48 vrsta ugrađenih arbitrarnih valnih oblika.
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst za napredne primjene.
- Brojač frekvencije: integriran s rasponom od 100 mHz do 200 MHz.
- Povezivost: standardni USB Host i Device, s opcijom USB-GPIB priključka za daljinsko upravljanje.
- Kompatibilnost: savršeno se povezuje s digitalnim osciloskopima serije SDS1000 i podržava daljinsko upravljanje.
Tipične primjene: Ovaj generator idealan je za ispitivanje i razvoj u elektronici, uključujući dizajn sklopova, testiranje komponenti, simulaciju signala i tehničko obrazovanje. Njegova sposobnost generiranja više vrsta signala čini ga svestranim za različite laboratorijske primjene.
Tehničke specifikacije:
- Model: SDG1010
- Maksimalna frekvencija: 10MHz
- KanalI: 2
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Frekvencijska rezolucija: 1 µHz
- Vertikalna rezolucija: 14 bits
- Valni oblici: sinusni, pravokutni, rampa, impulsni, bijeli Gaussov šum, 48 arbitrarnih oblika
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Brojač frekvencije: 100 mHz - 200 MHz
- Povezivost: USB Host & Device, opcionalni USB-GPIB priključak
- Dimenzije: 229mm x 105mm x 281mm
Napomena o dostupnosti: Trenutačno ovaj proizvod nije dostupan. Preporučujemo da provjerite alternative ili se prijavite za obavijesti o ponovnoj dostupnosti.
- DDS tehnologija s dvostrukim izlazom i podesivom fazom za precizne signale
- Maksimalna frekvencija od 10MHz s rezolucijom od 1 µHz
- Visoka brzina uzorkovanja od 125 MSa/s i vertikalna rezolucija od 14 bits
- 48 internih arbitrarnih valnih oblika i 5 standardnih tipova
- Napredne modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ugrađeni brojač frekvencije do 200 MHz
- USB Host & Device povezivost i opcija USB-GPIB priključka
- Kompatibilan s digitalnim osciloskopima SDS1000 i daljinskim upravljanjem
Pitanja i odgovori kupaca
Koje priključke i vanjske medije za pohranu uređaj podržava za učitavanje i ažuriranje arbitrarnog vala?
SDG1010 ima USB priključke (Device i Host), što omogućuje izravno povezivanje s računalom i korištenje USB memorije (USB sticka) za učitavanje arbitrarnog oblika vala ili ažuriranje firmwarea. Podrška za GPIB priključak je opcionalna i zahtijeva dodatni modul.
Koja su ograničenja frekvencije i vrste valnog oblika koje može generirati na svakom kanalu, i koja je tipična distorzija za sinusne valove?
Sinusni i kvadratni valovi obuhvaćaju raspon od 1 µHz do 10 MHz, impulsi od 500 µHz do 5 MHz, rampe od 1 µHz do 300 kHz, a arbitrarni oblici od 1 µHz do 5 MHz. Generator navodi ukupnu harmonijsku distorziju (THD) <0,04 % tipično za sinusne valove u rasponu od 1 kHz do 10 kHz pri maksimalnoj amplitudi.
Uključuje li generator funkcije modulacije i može li se sinkronizirati sa Siglent instrumentima poput SDS1000 osciloskopa?
Da, uključuje brojne funkcije modulacije (AM, FM, PM, PWM), sweep frekvencije i pulse train. Može se izravno povezati i sinkronizirati sa Siglent osciloskopima serije SDS1000, što olakšava automatizirana ispitivanja putem daljinskog upravljanja.
Koji su dodaci uključeni u kutiji i koje opcije postoje za rezervne dijelove ili postprodajni servis?
U pravilu SDG1010 uključuje kabel za napajanje, korisnički priručnik, USB kabel i dva BNC-BNC kabela. Rezervni dijelovi (kabeli, osigurači) i postprodajni servis dostupni su putem ovlaštenih Siglent distributera i same marke; standardno jamstvo obično je 3 godine, no to je dobro potvrditi kod konkretnog prodavatelja.
Koja je maksimalna izlazna frekvencija Siglent SDG1010 generatora?
Maksimalna izlazna frekvencija je 10 MHz.
Koliko izlaznih kanala ima generator?
Generator ima 2 izlazna kanala za istodobne signale.
Koje valne oblike može generirati ovaj uređaj?
Može generirati sinusne, pravokutne, rampne, impulsne, bijeli Gaussov šum i 48 vrsta internih arbitrarnih valnih oblika.
Je li kompatibilan s drugim mjernim instrumentima?
Da, kompatibilan je s digitalnim osciloskopima serije SDS1000 i podržava daljinsko upravljanje.
Kakvu povezivost nudi generator?
Ima standardni USB Host i Device te opcionalni USB-GPIB priključak za daljinsko upravljanje.
