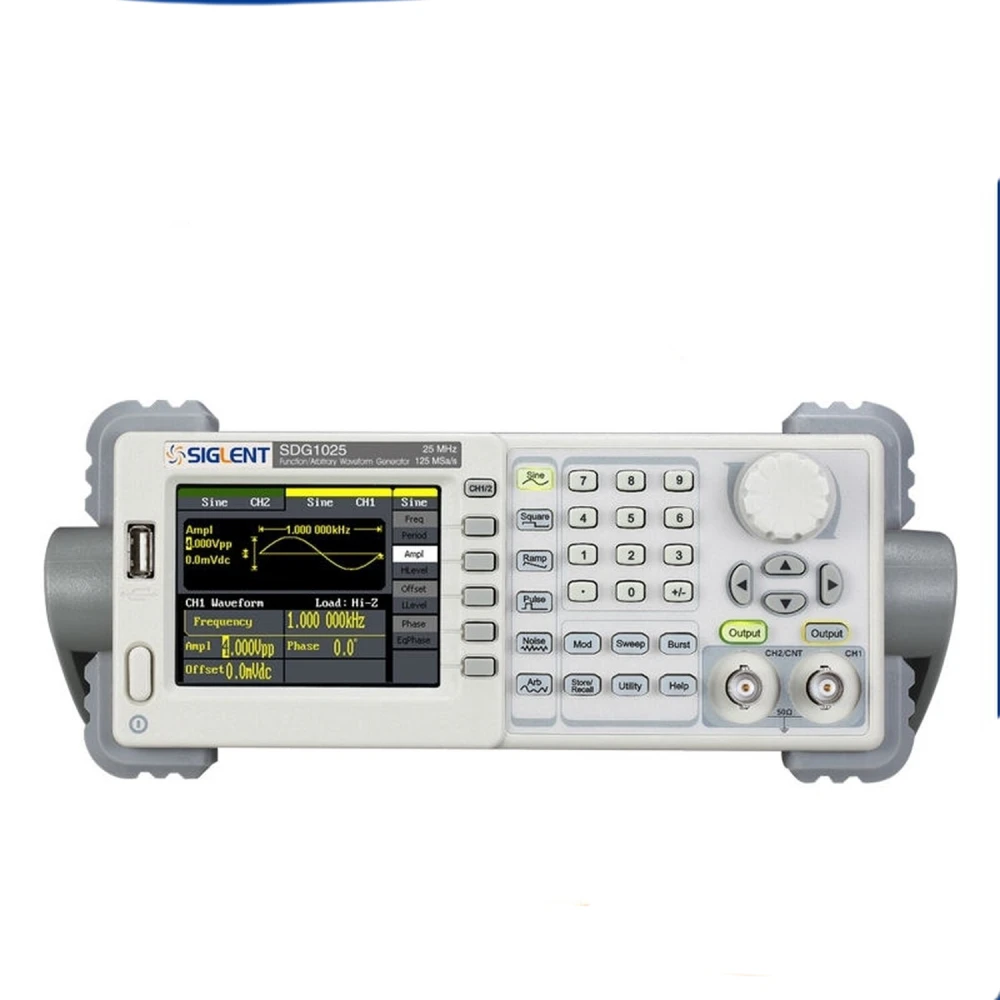

Siglent SDG1025 25MHz generator funkcija za elektroničke primjene
Brend: Siglent
PDV uključen (Bez poreza: 274,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 328,80 € | -4% |
| 10+ | 321,95 € | -6% |
| 20+ | 308,25 € | -10% |
Siglent SDG1025 25MHz generator funkcija je nezaobilazan alat za inženjere i tehničare koji trebaju preciznost i svestranost pri generiranju elektroničkih signala. Opremljen DDS (Direct Digital Synthesis) tehnologijom, ovaj uređaj omogućuje generiranje signala visoke vjernosti i stabilnosti, idealno za primjenu u laboratorijima, razvoju proizvoda i elektroničkim testiranjima.
Glavne značajke i prednosti:
- DDS tehnologija s dvostrukim izlazom i podesivom fazom za veću fleksibilnost generiranih signala.
- Maksimalna izlazna frekvencija od 25MHz, prikladna za širok raspon elektroničkih primjena.
- Brzina uzorkovanja od 125 MSa/s i vertikalna rezolucija od 14 bitova, što jamči precizne i detaljne signale.
- Duljina valnog oblika od 16Kpts koja omogućuje generiranje složenih i arbitrarnnih valnih oblika.
- Uključuje 5 standardnih valnih oblika (sinusni, kvadratni, pilasti, impulsni, bijeli Gaussov šum) i 48 ugrađenih arbitrarnnih valnih oblika za različite potrebe.
- Visoka preciznost s ugrađenim brojačem frekvencije do 200MHz.
- Napredne modulacijske funkcije kao što su AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst za specijalizirana testiranja.
- Standardna povezivost s USB Host i Device, podrška za pohranu na U disk i opcija nadogradnje putem GPIB priključka.
- Kompatibilnost s digitalnim osciloskopima serije SDS1000 i daljinsko upravljanje za učinkovitu integraciju u mjerne sustave.
Tehničke specifikacije:
- Model: SDG1025
- Maksimalna izlazna frekvencija: 25MHz
- Izlazni kanali: 2
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Rezolucija frekvencije: 1 μHz
- Vertikalna rezolucija: 14 bits
- Valni oblici: sinusni, kvadratni, pilasti, impulsni, bijeli Gaussov šum, 48 ugrađenih arbitrarnnih valnih oblika
- Raspon valova:
- Sinusni val: 1 μHz do 25MHz
- Kvadratni val: 1 μHz do 25MHz
- Impuls: 500 μHz do 5MHz
- Pilasti val: 1 μHz do 300KHz
- Bijeli Gaussov šum: širina pojasa 25MHz (-3dB)
- Arbitrarni val: 1 μHz do 5MHz
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Brojač frekvencije: 100 mHz do 200 MHz
- Povezivost: USB Host & Device, opcionalni USB-GPIB priključak
- Dimenzije: 229mm × 105mm × 281mm
Ovaj generator idealan je za sve koji traže pouzdanu opremu za generiranje signala pri razvoju, testiranju i održavanju elektroničkih sklopova. Njegova sposobnost proizvodnje više valnih oblika i visoka rezolucija čine ga nezamjenjivim u profesionalnim i obrazovnim okruženjima.
Kompatibilnost i uporaba:
Siglent SDG1025 lako se povezuje s digitalnim osciloskopima, posebno sa serijom SDS1000, omogućujući zajedničku analizu signala. USB sučelje olakšava prijenos podataka i ažuriranje softvera, dok opcija GPIB priključka proširuje mogućnosti integracije u automatizirane sustave.
S naprednim modulacijskim funkcijama i širokim frekvencijskim rasponom, ovaj generator savršen je za primjenu u elektroničkim laboratorijima, razvoju proizvoda, tehničkom obrazovanju i testiranju elektroničkih uređaja.
- DDS tehnologija s dvostrukim izlazom i podesivom fazom
- Maksimalna izlazna frekvencija: 25MHz
- Brzina uzorkovanja: 125 MSa/s uz vertikalnu rezoluciju od 14 bitova
- 48 ugrađenih arbitrarnnih valnih oblika i 5 standardnih oblika
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ugrađeni brojač frekvencije do 200MHz
- USB Host & Device povezivost, opcija USB-GPIB priključka
- Kompatibilan s digitalnim osciloskopima SDS1000 i daljinskim upravljanjem
Pitanja i odgovori kupaca
Koje su ključne specifikacije rezolucije i preciznosti koje utječu na kvalitetu generiranih signala?
Generator koristi brzinu uzorkovanja od 125 MSa/s, vertikalnu rezoluciju od 14 bita i rezoluciju frekvencije od 1 µHz. To pruža odgovarajuću razinu detalja za zahtjevne laboratorijske primjene, iako kod vrlo složenih signala ili maksimalnih frekvencija mogu postojati blagi artefakti tipični za DDS arhitekturu.
Što je potrebno za puštanje u rad i što dolazi u kutiji pri kupnji SDG1025?
Uređaj obično uključuje generator, kabel za napajanje, priručnik, dva BNC kabela i pripadajući softver. Osnovna instalacija zahtijeva priključivanje na električnu mrežu (tipično 100–240 V AC) i povezivanje s mjernim uređajima putem prednjih BNC konektora.
Kako se SDG1025 uspoređuje s konkurentskim generatorima arbitrarnog funkcijskog signala u rasponu od 25 MHz?
U objektivnoj usporedbi, SDG1025 se ističe omjerom cijene i kvalitete, 14-bitnom rezolucijom i raznolikošću ugrađenih valnih oblika. U odnosu na modele sličnog ranga (npr. Tektronix AFG1022), nudi nešto veći raspon izlaznih frekvencija i više arbitrarnog valnog oblika, iako skuplji uređaji mogu imati bolju stabilnost ili naprednije funkcije.
Koja je maksimalna izlazna frekvencija Siglent SDG1025 generatora?
Maksimalna izlazna frekvencija je 25MHz.
Koliko izlaznih kanala ima Siglent SDG1025 generator funkcija?
Ima 2 izlazna kanala.
Koje valne oblike može generirati ovaj generator?
Može generirati sinusne, kvadratne, pilaste, impulsne, bijeli Gaussov šum i 48 ugrađenih arbitrarnnih valnih oblika.
Je li kompatibilan s drugom mjernom opremom?
Da, kompatibilan je s digitalnim osciloskopima serije SDS1000 i podržava daljinsko upravljanje.
Koje mogućnosti povezivanja nudi Siglent SDG1025?
Nudi USB Host i Device povezivanje, podršku za pohranu na U disk i opciju nadogradnje putem GPIB priključka.
