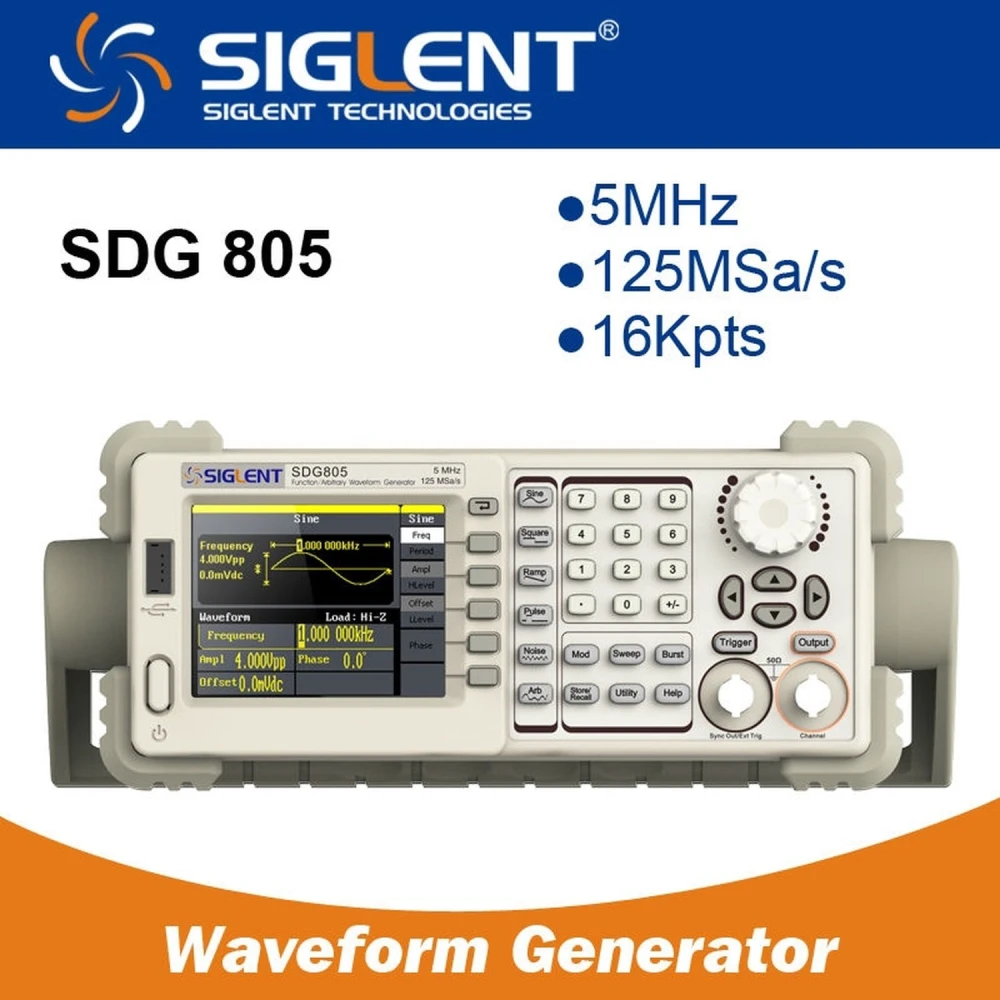

Siglent SDG805 5MHz arbitrarni funkcijski generator s EasyPulse
Brend: Siglent
PDV uključen (Bez poreza: 159,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 190,80 € | -4% |
| 10+ | 186,83 € | -6% |
| 20+ | 178,88 € | -10% |
Opis proizvoda
Siglent SDG805 5MHz arbitrarni funkcijski generator elektronički je instrument dizajniran za generiranje signala s visokom preciznošću i svestranošću. Opremljen maksimalnom izlaznom frekvencijom od 5 MHz i brzinom uzorkovanja od 125 MSa/s, ovaj je generator idealan za ispitivanja, razvoj i održavanje u elektronici, telekomunikacijama i istraživačkim laboratorijima.
Zahvaljujući inovativnoj tehnologiji EasyPulse, SDG805 može emitirati impulse s niskim podrhtavanjem i brzim uzlaznim i silaznim bridovima, neovisno o frekvenciji. To omogućuje preciznu kontrolu radnog ciklusa, širine i brida impulsa, uz performanse bolje od konvencionalnih DDS generatora.
Ključne značajke
- Napredna DDS tehnologija s 14-bitnom vertikalnom rezolucijom za jasne i precizne signale.
- Jednokanalni izlaz s 5 standardnih valnih oblika i 46 ugrađenih tipova arbitrarnih valnih oblika, uključujući DC.
- Potpune funkcije modulacije: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearni/logaritamski sweep i burst.
- Standardno USB sučelje (Host i uređaj) za pohranu na U-Disk i ažuriranje softvera.
- 10 nevolatilnih memorijskih mjesta za prilagođene arbitrarne valne oblike.
- Kompatibilan s digitalnim memorijskim osciloskopima SIGLENT za integraciju i naprednu analizu.
- EasyWave softver za jednostavno uređivanje i konfiguraciju arbitrarnih valnih oblika.
Tehničke specifikacije
- Model: SDG805
- Maksimalna izlazna frekvencija: 5 MHz
- Izlazni kanali: 1
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Rezolucija frekvencije: 1 µHz
- Vertikalna rezolucija: 14 bits
- Valni oblici: sinusni, kvadratni, rampa, impulsni, gaussovski, bijeli gaussovski šum i 46 arbitrarnih valnih oblika
- Raspon frekvencije za sinusni i kvadratni val: 1 µHz do 5 MHz
- Raspon frekvencije za impulsni val: 500 µHz do 5 MHz
- Raspon frekvencije za rampu/trokutasti val: 1 µHz do 300 kHz
- Širina pojasa bijelog gaussovskog šuma: >5 MHz (-3 dB)
- Funkcije modulacije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardna konfiguracija: USB Host i USB uređaj
- Amplituda (visoka otpornost): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tipične primjene
Ovaj je generator idealan za inženjere, tehničare i studente kojima je potreban pouzdan izvor signala za ispitivanje sklopova, simulaciju signala, razvoj elektroničkih uređaja i laboratorijska ispitivanja. Njegova kompatibilnost sa SIGLENT osciloskopima olakšava zajedničku analizu generiranih i izmjerenih signala.
Kompatibilnost i softver
SDG805 se lako integrira s drugom SIGLENT opremom i može se konfigurirati putem softvera EasyWave, koji omogućuje uređivanje i prilagodbu arbitrarnih valnih oblika prema specifičnim potrebama.
Zaključak
Siglent SDG805 5MHz arbitrarni funkcijski generator ističe se preciznošću, raznolikošću valnih oblika i naprednom tehnologijom EasyPulse, što ga čini ključnim alatom za svako tehničko okruženje koje zahtijeva signale visoke kvalitete i fleksibilnosti.
- Napredna DDS tehnologija s 14-bitnom vertikalnom rezolucijom za precizne signale
- Maksimalna izlazna frekvencija od 5 MHz i brzina uzorkovanja od 125 MSa/s
- 46 ugrađenih arbitrarnih valnih oblika i 5 standardnih oblika
- Potpune funkcije modulacije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep i burst
- EasyPulse tehnologija za impulse s niskim podrhtavanjem i brzim bridovima
- USB sučelje za pohranu i ažuriranje softvera
- Kompatibilan s digitalnim SIGLENT osciloskopima i EasyWave softverom
Pitanja i odgovori kupaca
Koje održavanje zahtijeva uređaj i kakva je očekivana trajnost pri standardnoj laboratorijskoj uporabi?
SDG805 zahtijeva povremeno vanjsko čišćenje (bez agresivnih otapala) i održavanje ventilacijskih otvora bez prašine. Nema unutarnjih mehaničkih dijelova koji se troše. Očekivana trajnost može premašiti 5 godina u kontroliranim uvjetima, uz poštivanje specifikacija temperature (0–40 °C) i sigurnog napajanja.
Što se događa ako korisnički valni oblik premaši internu memoriju ili broj dostupnih mjesta?
SDG805 omogućuje pohranu do 10 arbitrarnyh valnih oblika u svojoj nevolatilnoj memoriji. Ako se to premaši, potrebno je prebrisati postojeći ili koristiti vanjsku USB memoriju za učitavanje valnih oblika prema potrebi. Upravljanje memorijom ne podržava unutarnja proširenja.
Koju preciznost i rezoluciju nudi u frekvenciji i amplitudi? Koja su njegova operativna ograničenja?
Nudi maksimalnu frekvenciju od 5 MHz, brzinu uzorkovanja od 125 MSa/s i vertikalnu rezoluciju od 14 bita. Preciznost frekvencije je oko ±30 ppm, a amplituda je tipično podesiva između 2 mVpp i 20 Vpp, ovisno o opterećenju. Ne smije se koristiti iznad 5 MHz niti prekoračiti navedene napone kako bi se izbjegli distorzija i oštećenje.
Koja je maksimalna izlazna frekvencija Siglent SDG805 generatora?
Maksimalna izlazna frekvencija je 5 MHz.
Koje vrste valnih oblika može generirati SDG805?
Može generirati standardne valne oblike kao što su sinusni, kvadratni, rampa, impulsni i gaussovski, kao i 46 ugrađenih arbitrarnih valnih oblika.
Je li kompatibilan s drugom Siglent opremom?
Da, može se bez problema povezati s digitalnim memorijskim osciloskopima SIGLENT.
Koje funkcije modulacije podržava ovaj generator?
Podržava AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearni/logaritamski sweep i burst.
Koja su sučelja za povezivanje i pohranu?
Ima USB Host i USB uređaj sučelja, uz podršku za pohranu na U-Disk i ažuriranje softvera.
