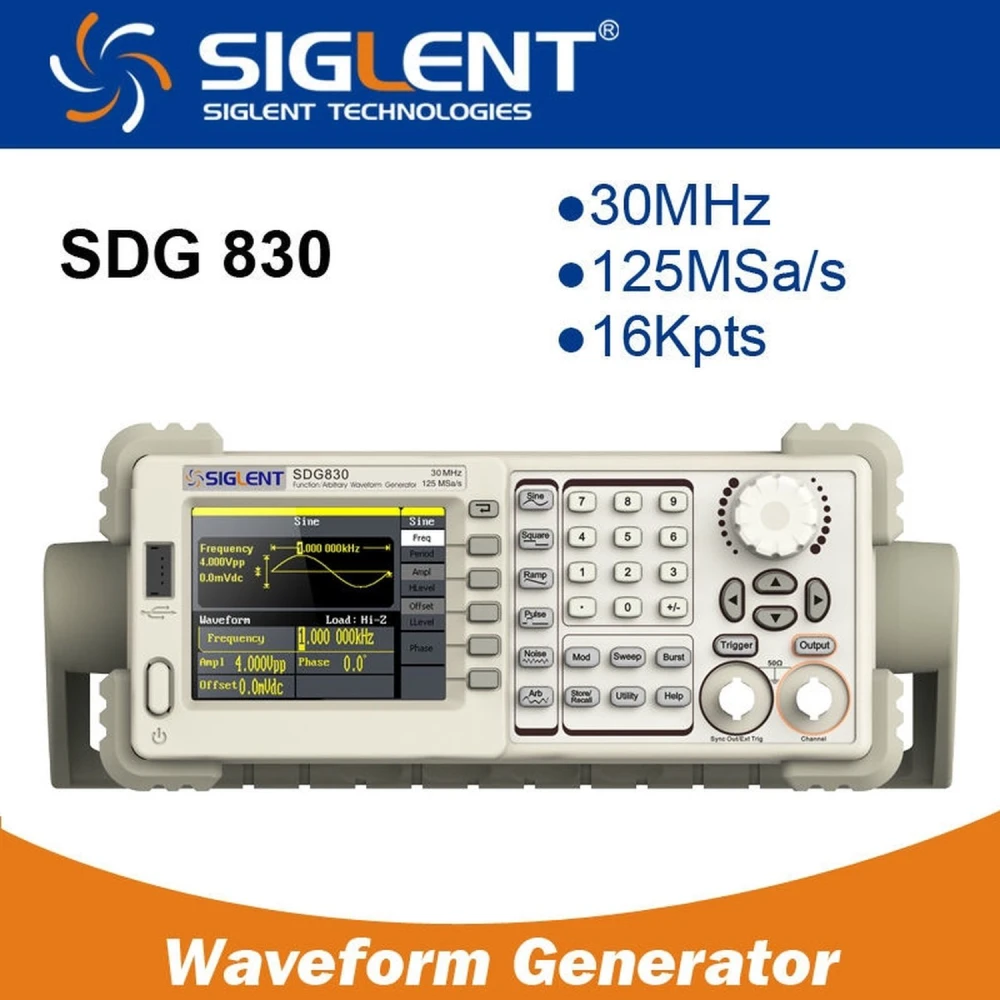

Siglent SDG830 30MHz arbitrarni generator funkcija za elektroničke primjene
Brend: Siglent
PDV uključen (Bez poreza: 207,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 248,40 € | -4% |
| 10+ | 243,23 € | -6% |
| 20+ | 232,88 € | -10% |
Siglent SDG830 30MHz arbitrarni generator funkcija napredni je mjerni instrument dizajniran za isporuku preciznih i svestranih signala u elektroničkim primjenama. Ovaj uređaj ima maksimalnu izlaznu frekvenciju od 30MHz i brzinu uzorkovanja od 125 MSa/s, što jamči visoku kvalitetu generiranja signala.
Opremljen inovativnom EasyPulse tehnologijom, SDG830 može generirati impulse s malom nestabilnošću te brzim uzlaznim i silaznim bridom, neovisno o radnoj frekvenciji. Osim toga, omogućuje široko i precizno podešavanje radnog ciklusa, brida i širine impulsa, uz performanse bolje od drugih sličnih DDS generatora signala.
Glavne značajke
- Napredna DDS tehnologija s brzinom uzorkovanja od 125 MSa/s i vertikalnom rezolucijom od 14 bits.
- Jednokanalni izlaz s 5 standardnih valnih oblika i 46 ugrađenih arbitrarnih valnih oblika, uključujući DC.
- Potpune modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritamsko skeniranje i burst.
- Inovativna EasyPulse tehnologija za impulse male nestabilnosti i brze bridove.
- Standardna USB sučelja za povezivanje i pohranu, kompatibilno s ažuriranjima softvera.
- 10 nevolatilnih memorijskih mjesta za prilagođene arbitrarne valne oblike.
- Kompatibilan s digitalnim osciloskopima SIGLENT za integraciju i naprednu analizu.
- EasyWave softver za snažno uređivanje arbitrarnih valnih oblika.
Tehničke specifikacije
- Model: SDG830
- Maksimalna izlazna frekvencija: 30MHz
- Izlazni kanali: 1
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Frekvencijska rezolucija: 1 µHz
- Vertikalna rezolucija: 14 bits
- Dostupni valni oblici: sinusni, pravokutni, rampa, impulsni, gaussovski, bijeli gaussovski šum, arbitrarni valni oblici
- Frekvencijski raspon po valnom obliku: sinusni i pravokutni od 1 µHz do 30 MHz, impulsni od 500 µHz do 5 MHz, rampa/trokutasti do 300 kHz, bijeli šum s propusnošću >30 MHz
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skeniranje i burst
- Standardna konfiguracija: USB Host i USB uređaj
- Amplituda: 4 mVpp do 20 Vpp (visoka impedancija), 2 mVpp do 10 Vpp (50 ohmios)
Tipične primjene
Ovaj generator idealan je za elektroničke laboratorije, razvoj i testiranje sklopova, tehničko obrazovanje i svaku primjenu koja zahtijeva precizne i modulirane signale. Njegova sposobnost generiranja različitih valnih oblika i modulacija čini ga prikladnim za eksperimentiranje i dijagnostiku u analognoj i digitalnoj elektronici.
Kompatibilnost
Siglent SDG830 lako se integrira s digitalnim osciloskopima SIGLENT, što olakšava zajedničku analizu signala. Osim toga, njegovo USB sučelje omogućuje povezivanje s računalima za upravljanje i ažuriranje putem specijaliziranog softvera.
- Maksimalna izlazna frekvencija od 30MHz uz visoku preciznost
- EasyPulse tehnologija za impulse male nestabilnosti i brze bridove
- Brzina uzorkovanja od 125 MSa/s i vertikalna rezolucija od 14 bits
- 5 standardnih valnih oblika i 46 ugrađenih arbitrarnih oblika
- Potpune modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skeniranje i burst
- USB sučelje za pohranu i ažuriranje softvera
- 10 nevolatilnih memorijskih mjesta za prilagođene valne oblike
- Kompatibilan s digitalnim osciloskopima SIGLENT
- EasyWave softver za napredno uređivanje valnih oblika
Pitanja i odgovori kupaca
Koje standardne i arbitrarnе valne oblike može generirati Siglent SDG830 i koja je njegova rezolucija?
Siglent SDG830 može generirati 5 standardnih valnih oblika (sinusni, pravokutni, trokutasti, impulsni i šum) te ima 46 internih arbitrarnyh valnih oblika, uključujući istosmjerni (DC). Svi signali generiraju se s vertikalnom rezolucijom od 14 bita, što omogućuje vrlo dobru vjernost valnog oblika.
Što dolazi u kutiji SDG830 u pogledu kabela, napajanja i priručnika?
Tipično, kutija SDG830 sadrži funkcijski generator, kabel za napajanje, USB kabel, tiskani priručnik ili priručnik na CD-u i barem jedan BNC-BNC kabel za povezivanje. Softver obično nije uključen na fizičkom mediju, ali EasyWave se može preuzeti od proizvođača. Preporučuje se potvrditi točan sadržaj s prodavateljem jer oprema može varirati ovisno o regiji.
Kakvu kompatibilnost sučelja i sinkronizacije ima SDG830 za integraciju s drugim instrumentima, poput osciloskopa?
SDG830 ima USB-Host i USB-Device sučelja za prijenos podataka, nadogradnje i daljinsko upravljanje s PC-ja. Nema LAN ni GPIB priključak, ali je u potpunosti kompatibilan sa Siglent osciloskopima putem sinkronizacije preko USB priključka, što olakšava zajedničku analizu signala u laboratoriju.
Koja su operativna ograničenja i ključne tolerancije SDG830 u pogledu frekvencije, amplitude i preciznosti?
Maksimalna izlazna frekvencija je 30 MHz za sinusne valove i manja za druge oblike (vidjeti priručnik). Maksimalna izlazna amplituda je 20 Vpp bez opterećenja i 10 Vpp pri opterećenju od 50 Ω. Standardna preciznost frekvencije je ±1 ppm, a ukupno harmonijsko izobličenje za sinusni val iznosi manje od 0,075% pri 1 kHz, 20 Vpp. Vrijednosti mogu varirati ovisno o načinu rada.
Koje jamstvo i opcije postprodajnog servisa nudi Siglent za SDG830, te postoje li rezervni dijelovi ili podrška za nadogradnje firmwarea?
Siglent općenito nudi standardno 3-godišnje jamstvo za SDG830, koje pokriva tvorničke nedostatke. Dostupni su tehnička podrška, online priručnici i besplatna preuzimanja firmwarea. Rezervni dijelovi i popravci rješavaju se putem ovlaštenih distributera ili web stranice Siglenta. Preporučujem registraciju proizvoda radi aktivacije jamstva i lakših budućih nadogradnji.
Koja je maksimalna izlazna frekvencija Siglent SDG830 generatora?
Maksimalna izlazna frekvencija je 30MHz.
Koje vrste valnih oblika može generirati Siglent SDG830?
Može generirati sinusni, pravokutni, rampa, impulsni, gaussovski, bijeli gaussovski šum i arbitrarne valne oblike.
Ima li generator modulacijske funkcije?
Da, uključuje modulacijske funkcije AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritamsko skeniranje i burst.
Je li kompatibilan s drugom mjernom opremom?
Da, kompatibilan je s digitalnim osciloskopima SIGLENT i može se povezati putem USB-a za pohranu i ažuriranje.
Koliko izlaznih kanala ima ovaj generator?
Ima jedan izlazni kanal.
