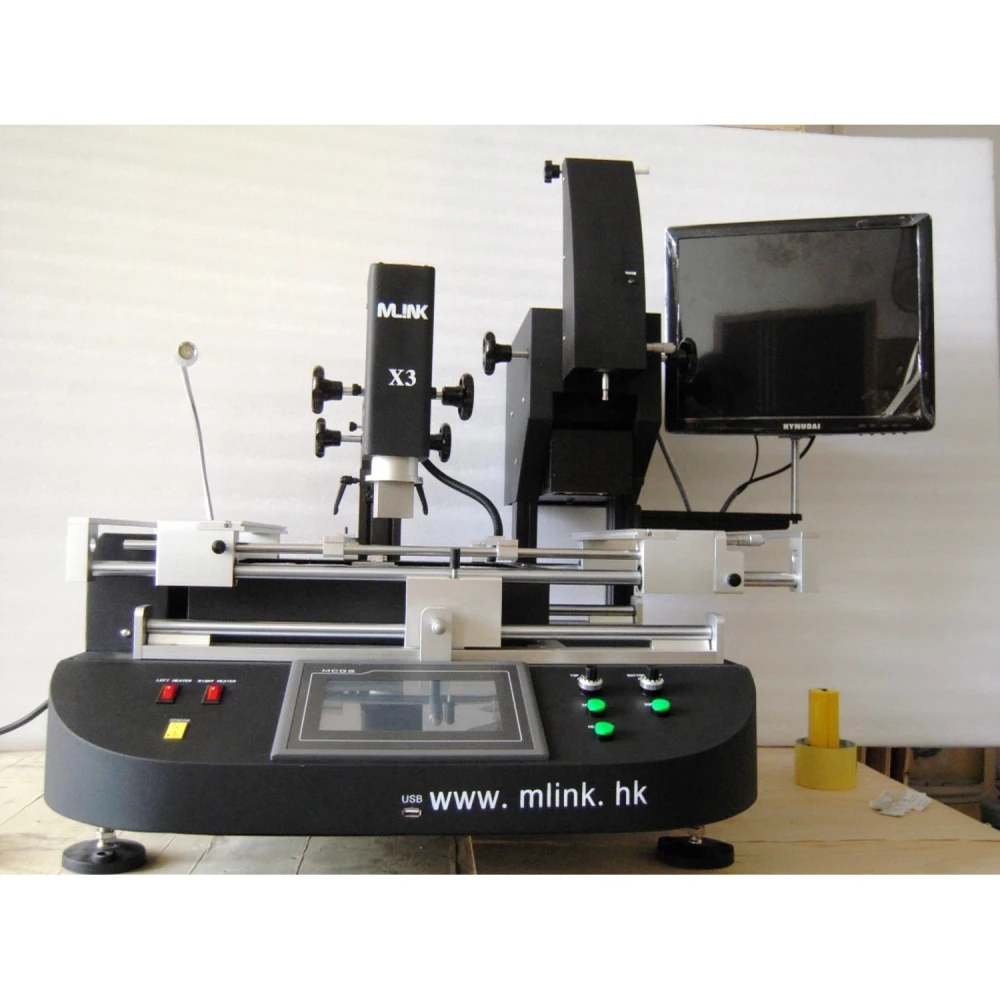

BGA reballing stanica Mlink X3 s naprednim upravljanjem
Brend: Mlink
PDV uključen (Bez poreza: 3.200,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 3.840,00 € | -4% |
| 10+ | 3.760,00 € | -6% |
| 20+ | 3.600,00 € | -10% |
Estación reballing BGA Mlink X3 je profesionalni alat dizajniran za visokoprecizne radove lemljenja i reballinga na elektroničkim pločama. Ova stanica ističe se naprednom tehnologijom i svestranošću, omogućujući detaljno i sigurno upravljanje tijekom procesa lemljenja i odlemljivanja BGA komponenti.
Opremljena je sustavom preciznog podešavanja na osima X, Y i Z zahvaljujući linearnom klizaču, koji olakšava brzo pozicioniranje i fino podešavanje, uz visoku preciznost i upravljivost.
Glavne značajke:
- Visokorezolucijski dodirni zaslon s PLC upravljanjem koji omogućuje spremanje više radnih profila i njihovu zaštitu lozinkom.
- Tri neovisne zone grijanja: dva grijača vrućeg zraka i jedan infracrveni grijač za predgrijavanje, s preciznom kontrolom temperature unutar ±3 °C.
- Rotirajuće mlaznice vrućeg zraka 360° s magnetom za jednostavnu ugradnju i zamjenu, prilagodljive različitim potrebama.
- Visokoprecizni uvezeni termopar tipa K sa sustavom upravljanja u zatvorenoj petlji i automatskom kompenzacijom temperature.
- Sustav pozicioniranja s V-utorom i fleksibilnim stezanjem za zaštitu PCB ploče i rad s BGA paketima svih veličina.
- Snažan ventilator s križnim protokom za brzo hlađenje ploče, čime se povećava učinkovitost procesa.
- Ugrađena vakuumska pumpa i vanjska usisna olovka za brzo i sigurno rukovanje čipovima.
- Prethodni i naknadni alarm za dodatnu sigurnost i kontrolu tijekom procesa lemljenja.
- CE certifikat, gumb za hitno zaustavljanje i automatska zaštita od isključivanja u slučaju anomalija.
- CCD sustav za vizualno praćenje procesa taljenja tijekom lemljenja i odlemljivanja.
- Veliko područje grijanja, prikladno za velike ploče kao što su prijenosna računala, igraće konzole, serveri i pametni televizori.
Tehničke specifikacije:
| Nº | Parámetro | Detalle |
|---|---|---|
| 1 | Potencia total | 5600W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 800W, tercer calentador IR 3900W |
| 4 | Alimentación eléctrica | AC220V ±10%, 50/60Hz |
| 5 | Dimensiones | 940×550×500 mm |
| 6 | Posicionamiento | Ranura en V con soporte ajustable en todas direcciones mediante fijación universal externa |
| 7 | Control de temperatura | Sistema cerrado con sensor tipo K, calentamiento independiente, precisión ±3°C |
| 8 | Tamaño máximo de PCB | Máximo 570×370 mm, mínimo 20×20 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura altamente sensible, pantalla táctil (Taiwán), compatible con PLC Mitsubishi Fx2n |
| 10 | Peso neto | 70 kg |
Tipične primjene:
Stanica Mlink X3 idealna je za profesionalne servisere elektronike kojima je potrebno pouzdano rješenje za reballing BGA čipova, lemljenje i odlemljivanje na pločama različitih veličina i složenosti, uključujući prijenosna računala, igraće konzole, servere i pametne televizore.
Njezin napredni sustav upravljanja i mogućnost istodobnog podešavanja više parametara omogućuju optimizaciju svakog procesa, smanjenje rizika od oštećenja i poboljšanje kvalitete rada.
Kompatibilnost:
Kompatibilna je sa širokim rasponom PCB ploča i BGA komponenti zahvaljujući fleksibilnom sustavu pozicioniranja i širokom rasponu podržanih veličina PCB-a.
Trenutno proizvod nije na zalihi. Preporučujemo provjeru dostupnosti ili alternativnih proizvoda u našoj trgovini.
- Ukupna snaga 5600W za optimalne performanse
- Tri neovisne zone grijanja s preciznom kontrolom ±3°C
- HD dodirni zaslon s PLC upravljanjem i profilima zaštićenima lozinkom
- CCD sustav za vizualno praćenje procesa lemljenja
- V-utor za pozicioniranje s mogućnošću podešavanja radi zaštite PCB ploče
- Ugrađena vakuumska pumpa i usisna olovka za rukovanje čipovima
- Prethodni i naknadni alarm za veću sigurnost tijekom procesa
- CE certifikat s hitnim zaustavljanjem i zaštitom od pregrijavanja
- Veliko područje grijanja za velike ploče poput prijenosnih računala i konzola
- Kompatibilna s PLC Mitsubishi Fx2n i osjetljivim modulom za kontrolu temperature
Pitanja i odgovori kupaca
Koje su glavne prednosti tri neovisne zone grijanja u Estación Mlink X3?
Mlink X3 integrira dva gornja hot-air grijača i jedan donji infracrveni (IR) grijač neovisno, što omogućuje preciznu i postupnu kontrolu temperaturnih krivulja. To smanjuje rizik od lokalnog pregrijavanja i ravnomjerno raspoređuje toplinu po PCB-u, poboljšavajući kvalitetu lemljenja i povećavajući uspješnost reworka, osobito kod BGA i komponenti osjetljivih na toplinu.
Koje su fizičke dimenzije, težina i materijali Estación Mlink X3?
Točne dimenzije i težina nisu navedene u dostavljenom sažetku. Međutim, oprema ove klase obično je izrađena s metalnim kućištem (čelik/aluminijska legura), ojačanom strukturom za kontinuirani rad i teži približno između 25 i 35 kg, s tipičnim dimenzijama od 550–650 mm širine, 500–600 mm dubine i 450–550 mm visine. Preporučuje se provjeriti službenu tehničku dokumentaciju za točne vrijednosti.
Koji su električni i instalacijski zahtjevi za Mlink X3?
Obično ova vrsta stanice zahtijeva jednofazni izvor od 220 V ±10% i učinkovito uzemljenje. Ukupna snaga obično se kreće između 3500–4500 W. Preporučuje se instalacija u dobro prozračenom prostoru i na stabilnoj površini, uz minimalni razmak od 30 cm oko uređaja radi toplinske disipacije. Potvrdite tehničku dokumentaciju za točnu vrijednost napona prema regiji.
Je li moguće ažurirati firmware ili temperaturne krivulje s dodirne ploče Mlink X3?
Da, HD dodirna ploča omogućuje spremanje i izmjenu više temperaturnih profila te ima funkcije analize krivulja u stvarnom vremenu. Međutim, ažuriranje firmwarea može zahtijevati tehničku intervenciju i nije uvijek dostupno krajnjem korisniku. Uređivanje i upravljanje profilima lemljenja potpuno je dostupno s ploče.
Kakvo održavanje zahtijeva stanica i koji su najčešći kritični rezervni dijelovi?
Preporučuje se čišćenje filtera i ventilatora, provjera stanja termopara tipa K te povremena kalibracija grijaćih elemenata. Uobičajeni kritični rezervni dijelovi uključuju hot-air mlaznice, termopare, grijaće elemente (zrak i IR) te dodirnu ploču. Dostupnost rezervnih dijelova i podrška ovise o ovlaštenom distributeru.
Kakav sustav kontrole temperature ima stanica Mlink X3?
Ima sustav upravljanja u zatvorenoj petlji sa senzorom tipa K koji osigurava preciznost od ±3°C u trima neovisnim zonama grijanja.
Za koje je veličine PCB ploča ova stanica prikladna?
Podržava PCB ploče od minimalne veličine 20×20 mm do maksimalne 570×370 mm, prilagođavajući se različitim primjenama.
Ima li stanica sustav za vizualno praćenje procesa lemljenja?
Da, ima CCD sustav koji omogućuje precizno vizualno praćenje tijekom lemljenja i odlemljivanja BGA komponenti.
Koje sigurnosne mjere nudi ova stanica?
Ima CE certifikat, gumb za hitno zaustavljanje, automatsko isključivanje u slučaju anomalija i dvostruku zaštitu od pregrijavanja.
Je li stanica Mlink X3 trenutno dostupna?
Trenutno proizvod nije na zalihi. Preporučujemo provjeru dostupnosti ili alternativnih proizvoda u našoj trgovini.
