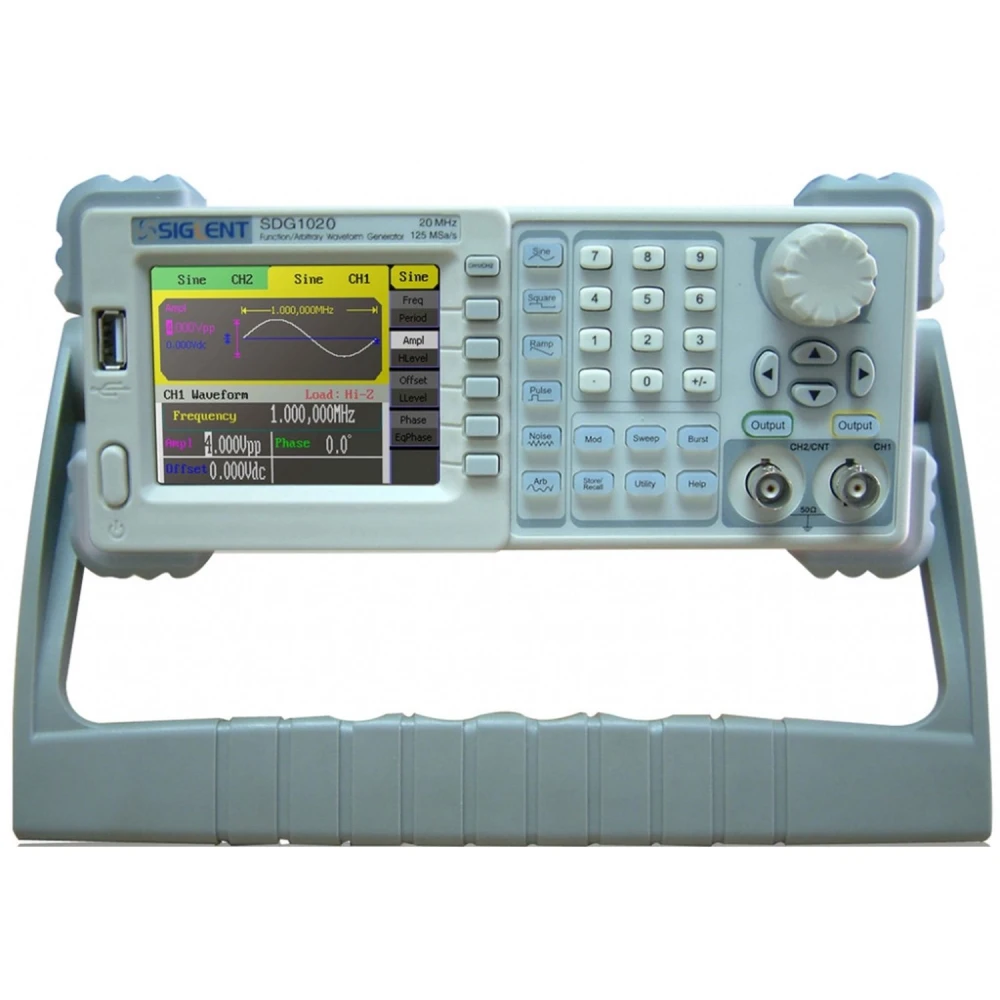

Siglent SDG1020 20MHz proizvoljni generator funkcija za elektroniku
Brend: Siglent
PDV uključen (Bez poreza: 239,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 286,80 € | -4% |
| 10+ | 280,83 € | -6% |
| 20+ | 268,88 € | -10% |
Siglent SDG1020 20MHz proizvoljni generator funkcija je napredni mjerni instrument dizajniran za elektroničke primjene koje zahtijevaju precizne i raznolike signale. Ovaj generator koristi DDS (Direct Digital Synthesis) tehnologiju za maksimalnu izlaznu frekvenciju od 20MHz uz visoku rezoluciju i stabilnost.
Ključne značajke:
- Maksimalna izlazna frekvencija: 20MHz, prikladna za širok raspon elektroničkih testiranja.
- Dvostruki izlazni kanal: Omogućuje generiranje dva signala istovremeno, što olakšava usporedbe i složenija testiranja.
- Brzina uzorkovanja: 125 MSa/s s 14-bitnom vertikalnom rezolucijom za precizne i detaljne signale.
- Duljina valnog oblika: 16 kpts, što osigurava detaljne i konfigurabilne valne oblike.
- Standardni i proizvoljni valni oblici: Uključuje 5 standardnih valnih oblika (sinus, kvadratni, rampa, impuls, bijeli Gaussov šum) i 48 ugrađenih proizvoljnih valnih oblika za maksimalnu fleksibilnost.
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst za složene i raznolike simulacije.
- Brojač frekvencije: Raspon od 100 mHz do 200 MHz za precizna mjerenja.
- Povezivost: USB Host i Device za pohranu i upravljanje, uz opciju USB-GPIB priključka za naprednu integraciju.
- Kompatibilnost: Kompatibilan s digitalnim osciloskopima serije SDS1000 i daljinskim upravljanjem za integrirano laboratorijsko okruženje.
Tipične primjene:
- Testiranje i razvoj elektroničkih sklopova.
- Simulacija signala za analizu i dijagnostiku.
- Obrazovanje i osposobljavanje iz elektronike i telekomunikacija.
- Istraživanje i razvoj u tehničkim laboratorijima.
Tehničke specifikacije:
- Model: SDG1020
- Maksimalna izlazna frekvencija: 20MHz
- Izlazni kanali: 2
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Frekvencijska rezolucija: 1 μHz
- Vertikalna rezolucija: 14 bits
- Valni oblici: sinus, kvadratni, rampa, impuls, bijeli Gaussov šum, 48 proizvoljnih oblika
- Raspon sinusnog i kvadratnog vala: 1 μHz do 20MHz
- Raspon impulsa: 500 μHz do 5MHz
- Raspon rampe: 1 μHz do 300 KHz
- Širina pojasa bijelog Gaussovog šuma: 20MHz (-3dB)
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Brojač frekvencije: 100 mHz do 200 MHz
- Standardni priključci: USB Host i Device
- Opcijski priključak: USB-GPIB adapter
- Dimenzije: 229mm × 105mm × 281mm
Napomena o dostupnosti: Trenutno ovaj proizvod je bez zaliha. Preporučujemo da kontaktirate naš tim za informacije o ponovnoj dostupnosti ili alternativama.
- DDS tehnologija za precizne i stabilne signale
- Dvostruki izlazni kanal za veću svestranost
- Brzina uzorkovanja 125 MSa/s i 14-bitna rezolucija
- 48 ugrađenih proizvoljnih valnih oblika uz 5 standardnih
- Napredne modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ugrađeni brojač frekvencije do 200 MHz
- USB Host i Device povezivost, opcija USB-GPIB
- Kompatibilan s digitalnim osciloskopima SDS1000 i daljinskim upravljanjem
Pitanja i odgovori kupaca
Koje su vrste konektora i priključaka dostupne za povezivanje i upravljanje generatorom?
SDG1020 uključuje prednje BNC izlaze za signale te ulaze/izlaze za sinkronizaciju. Za komunikaciju i upravljanje nudi USB Device i USB Host priključke kao standard, što omogućuje povezivanje s računalom i vanjsku pohranu. GPIB priključak dostupan je kao dodatna opcija.
Koju preciznost i rezoluciju ima generator u frekvenciji i izlaznoj amplitudi?
Rezolucija frekvencije iznosi 1 µHz, a vertikalna rezolucija amplitude 14 bita, što omogućuje generiranje signala s visokom preciznošću i u vremenskom i u amplitudnom području. Stvarna izlazna preciznost ovisi o kalibraciji i radnom okruženju, ali ove su vrijednosti reprezentativne za njegov hardver.
Koje održavanje uređaj zahtijeva i kakva je očekivana trajnost pri intenzivnoj uporabi?
Osnovno održavanje sastoji se od održavanja ventilacijskih otvora bez prašine i povremenog provjeravanja priključaka i kabela. Generator je dizajniran za kontinuirani rad u laboratorijskom okruženju; očekivana trajnost prelazi 5 godina uz pravilnu uporabu, bez izlaganja prekomjernoj vlazi ili udarcima, iako vijek trajanja može varirati ovisno o uvjetima.
Koja je maksimalna izlazna frekvencija Siglent SDG1020 generatora?
Maksimalna izlazna frekvencija je 20MHz.
Koliko izlaznih kanala ima ovaj generator funkcija?
Ima 2 izlazna kanala za generiranje istovremenih signala.
Koje valne oblike uključuje generator?
Uključuje standardne valne oblike kao što su sinus, kvadratni, rampa, impuls i bijeli Gaussov šum, uz 48 ugrađenih proizvoljnih valnih oblika.
Je li dostupan za trenutnu kupnju?
Trenutno proizvod nije na zalihi, pa nije dostupan za trenutnu kupnju.
Koje vrste modulacije podržava?
Podržava AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst modulaciju.
